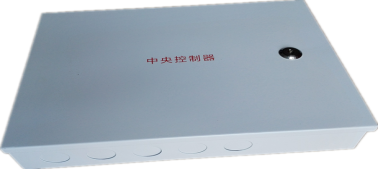

1 產品簡介
主控製器是整個係統的核心，是整個智能車位引導係統的采集與控製中心，通過對車位引導屏實時數據的更新，實現對車輛的引導功能。一個主控製器最多可以控製62個節點控製器。
2 產品特點
1) 采用國際先進的32位ARM處理器，全工業級設計，保證產品的穩定可靠；
2) 設備具有短路、過壓、過載保護功能，防止由於施工中接線錯誤造成對相關設備的電氣損傷；
3) 整體采用工業化設計，經過嚴格的靜電、雷擊及浪湧、群脈衝等測試，有效保證設備可靠使用；
4) 主控製器最大可管理10080個車位；
5) 分區信息不受探測器、顯示屏安裝的物理位置影響，可對其下的任意探測器和顯示屏進行關聯；
6) 關聯信息下載後，自動保存關聯信息，脫離計算機獨立正確運行。
3 技術參數
|
產品型號：
|
DSP5500
|
工作電壓：
|
AC 220V
|
|
工作溫度：
|
-20 ~ +65℃
|
功 耗：
|
12W
|
|
規格尺寸：
|
250×450×55mm
|
淨 重
|
3.36Kg
|
|
通訊方式：
|
1路CAN @ 20kbps
1路 10/100BaseT以太網
|
通訊距離：
|
CAN：≤1000m（RVVSP 1.0*2）
以太網：100m（超5類網線）
|
|
節點容量：
|
63個
|
外殼材料：
|
冷鋼烤漆
|
表3.1 主控製器技術參數表

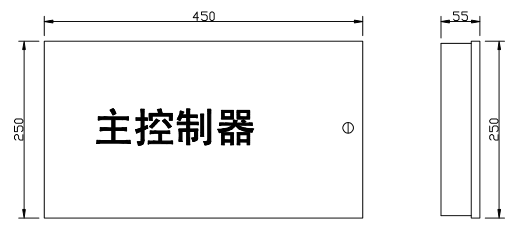

圖3.1 主控製器接線盒結構圖（單位：mm）
4 產品安裝
主控製器一般安裝在立柱或者牆壁上，建議安裝高度2米及以上。安裝示意圖如圖4.1所示：

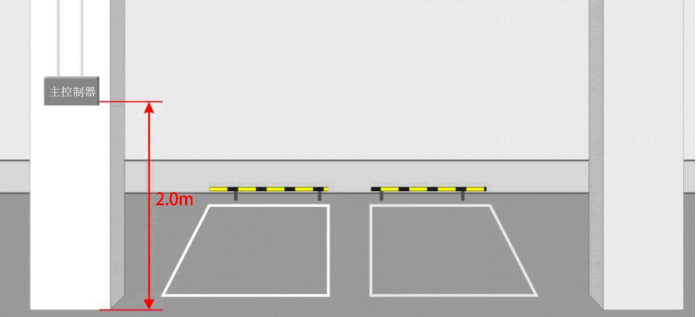

圖4.1 主控製器安裝示意圖
5 係統使用
1、內部接線圖
圖5.1 主控製端口示意圖
圖5.2 車位引導係統接線圖
接線說明：
l CAN總線的HL通過手拉手的接線方式接到下一個節點控製器的HL端；
l 12V接開關電源；
l TCP/IP通過網線連接到服務器。
2、撥碼說明

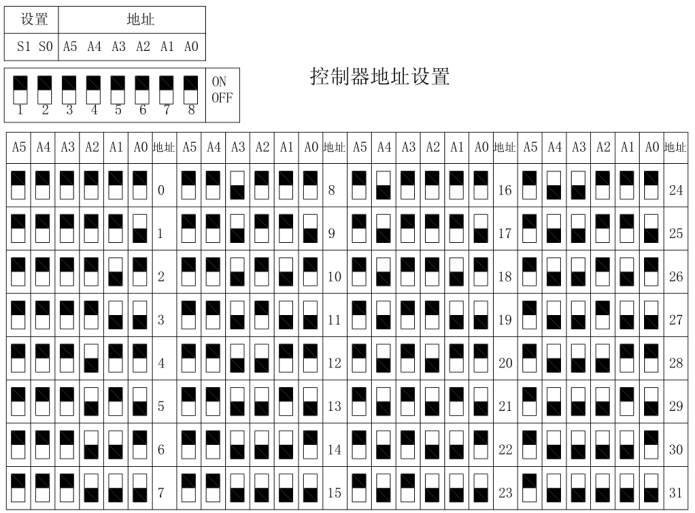

圖5.3 控製器撥碼圖
主控製器的地址是必須要撥成地址0。
|
